一：气动放大器产品简介：

气动放大器 Il100 是接收安装在气动控制阀上的定位器的输出压力，以相同压力给执行机构输入大流量的气源，加快控制阀动作速度的装置。

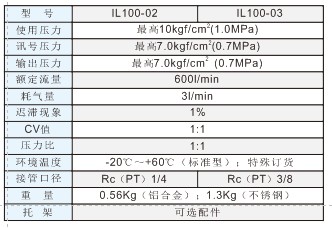

二：气动放大器技术参数：

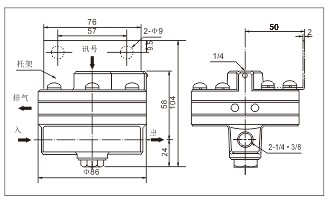

三：气动放大器外形尺寸图（毫米）：

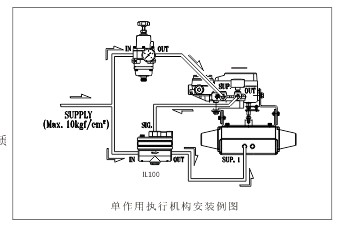

四：气动放大器安装：

1、定位器和IL100必须连接在相同的气源。
2、如果单独供压力给IL100放大器，那么输入压力减小时有可能不能排出。
3、为保证IL100气动放大器的输出流量，请使用大容量空气过滤减压器。
4、通过气动放大器的侧面排气口向大气排气。

五：气动放大器工作原理：

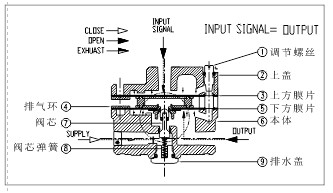

        从减压阀输入气源压力(Supply)，信号接口端输入信号压力(Iuput Signal)，那么如下图上方膜片③受到压力，使膜片组合件向下移动，同时阀芯⑦也会向下移动，这时输入压力通过阀芯底座通路流入到输出接口(Output)并输入到执行机构。当输出压力增加到信号压力相同时，阀芯⑦重新上升，终信号压力和输出压力保持相同。相反，输出压力大于信号压力，则膜片组合件向上移动，输出压力会通过阀芯上方空隙向排气环④排气。根据信号压力而变化的输出压力的灵敏度可以通过调节螺丝①进行调解，通过调节可以改善系统的稳定性。

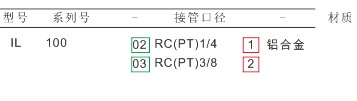

六：气动放大器订货谱式：
